Come misurare il tasso di perdita di un giunto rotante?

In qualità di fornitore di raccordi a giunto rotante, comprendo l'importanza fondamentale di misurare accuratamente il tasso di perdita di questi componenti. I giunti rotanti sono utilizzati in un'ampia gamma di settori, tra cui quello manifatturiero, automobilistico e aerospaziale, per trasferire fluidi o gas tra parti fisse e rotanti. Un tasso di perdite elevato può portare a inefficienze, aumento dei costi e persino rischi per la sicurezza. In questo post del blog condividerò alcuni metodi e migliori pratiche per misurare il tasso di perdita di un giunto rotante.

Comprendere le perdite nei sindacati dei giunti rotanti

Prima di approfondire le tecniche di misurazione, è essenziale comprendere i tipi di perdite che possono verificarsi nei raccordi a giunto rotante. Esistono due tipi principali: perdite esterne e perdite interne.

La perdita esterna è la fuga visibile di fluido o gas dal raccordo all'ambiente circostante. Ciò può essere causato da guarnizioni danneggiate, installazione errata o usura eccessiva. Le perdite interne, invece, si verificano all'interno del raccordo, dove il fluido o il gas bypassano il percorso del flusso previsto. Questo può essere più difficile da rilevare poiché potrebbe non essere visibile dall'esterno.

Metodi per misurare il tasso di perdita

Metodo del decadimento della pressione

Il metodo del decadimento della pressione è uno dei metodi più comuni e affidabili per misurare il tasso di perdita di un giunto rotante. Ecco come funziona:

1. Isolare il sistema: Innanzitutto isolare il raccordo del giunto rotante dal resto del sistema. Questo può essere fatto chiudendo le valvole o utilizzando raccordi isolanti.
2. Pressurizzare il sistema: Riempire il raccordo con il fluido o il gas ad una pressione specificata. Assicurarsi che la pressione sia stabile e rientri nell'intervallo operativo consigliato.
3. Monitorare la pressione: Utilizzare un manometro per monitorare la pressione all'interno del raccordo per un periodo prestabilito. Se c'è una perdita, la pressione diminuirà gradualmente.
4. Calcolare il tasso di perdita: In base alla caduta di pressione e al volume del sistema, è possibile calcolare il tasso di perdita utilizzando la seguente formula:

[Tasso\perdita=\frac{\Delta P\times V}{t\times k}]

Dove:

• (\Delta P) è la caduta di pressione (in psi o Pa)
• (V) è il volume dell'impianto (in pollici cubi o metri cubi)
• (t) è l'intervallo di tempo (in minuti o secondi)
• (k) è un fattore di conversione

Il metodo del decadimento della pressione è relativamente semplice e può fornire risultati accurati. Tuttavia, richiede un'attenta calibrazione del manometro e una fonte di pressione stabile.

Prova delle bolle

Il test delle bolle è un modo semplice e veloce per rilevare perdite esterne. Ecco come eseguirlo:

1. Preparare la soluzione: Mescolare una piccola quantità di sapone o detersivo con acqua per creare una soluzione saponosa.
2. Applicare la soluzione: Utilizzare un pennello o una bottiglia spray per applicare la soluzione saponosa sui giunti e sulle guarnizioni del raccordo del giunto rotante.
3. Cerca le bolle: Se c'è una perdita, il fluido o il gas che fuoriesce creerà bolle nella soluzione saponosa. La dimensione e la frequenza delle bolle possono darti un'indicazione del tasso di perdita.

Il test delle bolle è un metodo visivo e può rilevare solo perdite esterne. Non è adatto per misurare perdite piccole o interne.

Rilevamento perdite con spettrometro di massa

Il rilevamento perdite con spettrometro di massa è un metodo altamente sensibile in grado di rilevare perdite molto piccole. Ecco come funziona:

1. Evacuare il sistema: Utilizzare una pompa a vuoto per evacuare il raccordo del giunto rotante e il sistema collegato.
2. Introdurre un gas tracciante: Introdurre nel sistema un gas tracciante, ad esempio l'elio. Il gas tracciante fuoriuscirà attraverso eventuali piccoli fori o fessure.
3. Rilevare il gas tracciante: Utilizzare uno spettrometro di massa per rilevare la presenza del gas tracciante nell'ambiente circostante. Lo spettrometro di massa può misurare la concentrazione del gas tracciante e determinare il tasso di perdita.

Il rilevamento delle perdite con spettrometro di massa è un metodo molto accurato e sensibile, ma richiede attrezzature specializzate e operatori addestrati. Viene spesso utilizzato in applicazioni ad alta precisione, come la produzione aerospaziale e di semiconduttori.

Fattori che influenzano il tasso di perdita

Diversi fattori possono influenzare il tasso di perdita di un raccordo a giunto rotante. Ecco alcuni dei più importanti:

Materiale e condizioni della guarnizione

Il tipo e le condizioni delle guarnizioni utilizzate nel raccordo del giunto rotante possono avere un impatto significativo sul tasso di perdita. Diversi materiali di tenuta hanno proprietà diverse, come resistenza alla temperatura, compatibilità chimica e durata. Con il passare del tempo, le guarnizioni possono usurarsi, danneggiarsi o perdere la loro elasticità, provocando un aumento delle perdite.

Condizioni operative

Anche le condizioni operative, come pressione, temperatura e velocità, possono influenzare il tasso di perdita. Pressioni e temperature più elevate possono sottoporre a maggiore stress le guarnizioni e aumentare la probabilità di perdite. Allo stesso modo, le alte velocità possono causare un’usura più rapida delle guarnizioni.

Installazione e allineamento

L'installazione e l'allineamento corretti del raccordo del giunto rotante sono fondamentali per ridurre al minimo le perdite. Se il raccordo non è installato correttamente, le guarnizioni potrebbero non essere adeguatamente compresse, causando perdite. Il disallineamento può anche causare un'usura irregolare delle guarnizioni e aumentare il tasso di perdite.

Migliori pratiche per ridurre al minimo le perdite

Per ridurre al minimo il tasso di perdita di un raccordo a giunto rotante, ecco alcune migliori pratiche da seguire:

Scegli il materiale di tenuta giusto

Selezionare il materiale della guarnizione in base alle condizioni operative, quali temperatura, pressione e compatibilità chimica. Assicurarsi che il materiale della guarnizione sia adatto al fluido o al gas da trasferire.

Seguire le istruzioni di installazione

Seguire attentamente le istruzioni di installazione del produttore. Assicurarsi che il raccordo del giunto rotante sia installato correttamente e allineato correttamente. Utilizzare i valori di coppia consigliati per serrare bulloni e raccordi.

Manutenzione e ispezione regolari

Eseguire la manutenzione e l'ispezione regolari del giunto rotante. Controllare le guarnizioni per usura e danni e sostituirle se necessario. Pulire regolarmente il raccordo per rimuovere eventuali residui di sporco o detriti che potrebbero danneggiare le guarnizioni.

Monitorare il tasso di perdita

Monitorare regolarmente il tasso di perdita del raccordo del giunto rotante. Utilizzare uno dei metodi di misurazione sopra descritti per rilevare eventuali variazioni nel tasso di perdita. Se il tasso di perdita aumenta, intraprendere le azioni appropriate per identificare e risolvere il problema.

Conclusione

Misurare il tasso di perdita di un giunto rotante è una parte importante per garantirne il corretto funzionamento e le prestazioni. Utilizzando i metodi di misurazione corretti e seguendo le migliori pratiche per ridurre al minimo le perdite, è possibile ridurre i costi, migliorare l'efficienza e aumentare la sicurezza.

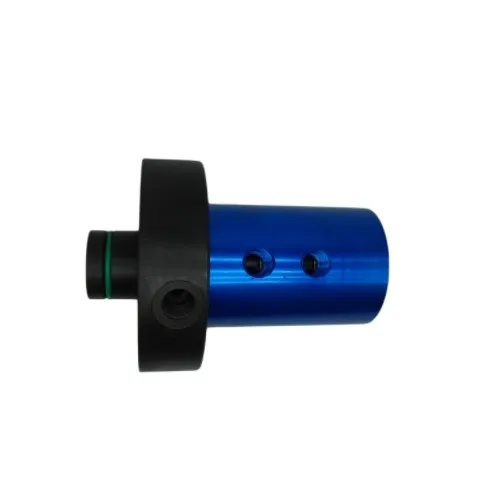

Se cerchi giunti rotanti di alta qualità, offriamo un'ampia gamma di prodotti, tra cuiUnione rotativa del gas,Giunto girevole per vapore, EUnione rotante ad alta velocità. I nostri prodotti sono progettati per soddisfare i più elevati standard di qualità e prestazioni. Contattaci oggi per discutere le tue esigenze specifiche e avviare una trattativa di approvvigionamento.

Riferimenti

• Codice ASME per caldaie e recipienti a pressione
• Sistemi di Gestione della Qualità ISO 9001:2015
• Manuali di installazione e manutenzione del produttore dei giunti rotanti
