Come risolvere i problemi del giunto rotante del vapore?

I giunti rotanti per vapore sono componenti critici in molte applicazioni industriali, in particolare quelle che comportano il trasferimento di vapore o altri fluidi caldi tra parti fisse e rotanti. In qualità di fornitore di raccordi rotanti per vapore, ho riscontrato un'ampia gamma di problemi che i clienti devono affrontare con questi dispositivi. In questo post del blog condividerò alcuni problemi comuni e metodi efficaci per la risoluzione dei problemi per aiutarti a mantenere il funzionamento regolare dei tuoi giunti rotanti a vapore.

1. Perdita

Uno dei problemi più comuni con i raccordi rotanti per vapore sono le perdite. Le perdite possono verificarsi in vari punti, tra cui le guarnizioni, le connessioni o il corpo del raccordo stesso.

Possibili cause

• Sigilli usurati: Con il passare del tempo, le guarnizioni di un raccordo rotante per vapore possono usurarsi a causa dell'attrito continuo, delle alte temperature e dell'esposizione a sostanze chimiche. Ciò può creare fessure attraverso le quali può fuoriuscire il vapore.
• Installazione non corretta: Se il raccordo rotante del vapore non è installato correttamente, può causare disallineamento, distribuzione non uniforme della pressione e stress sulle guarnizioni, con conseguenti perdite.
• Corrosione: Il vapore contiene acqua che può causare corrosione all'interno del giunto rotante. La corrosione può danneggiare le guarnizioni e il corpo del raccordo, causando perdite.

Passaggi per la risoluzione dei problemi

• Ispezionare i sigilli: Controllare le guarnizioni per eventuali segni di usura, come crepe, strappi o deformazioni. Se le guarnizioni sono usurate, devono essere sostituite con altre nuove. Assicurarsi di utilizzare guarnizioni compatibili con il vapore e le condizioni operative della propria applicazione.
• Verificare l'installazione: Assicurarsi che il raccordo rotante vapore sia installato correttamente secondo le istruzioni del produttore. Verificare il corretto allineamento, coppia e gioco. Se necessario, reinstallare l'unione per eliminare eventuali problemi di disallineamento.
• Affrontare la corrosione: Se si rileva corrosione, pulire l'interno del raccordo rotante utilizzando detergenti adeguati. Considerare l'utilizzo di materiali o rivestimenti resistenti alla corrosione per il raccordo e i suoi componenti. In alcuni casi, potrebbe essere necessario sostituire l'intero raccordo se la corrosione è grave.

2. Vibrazioni eccessive

Vibrazioni eccessive in un raccordo rotante per vapore possono causare l'usura prematura dei componenti, rumore e persino danni all'apparecchiatura.

Possibili cause

• Squilibrio: Se le parti rotanti del raccordo rotante vapore non sono bilanciate correttamente, possono verificarsi vibrazioni. Ciò può essere dovuto a difetti di fabbricazione, usura irregolare o accumulo di detriti sulle parti rotanti.
• Componenti sciolti: Bulloni, dadi o altri componenti allentati possono causare vibrazioni durante la rotazione del raccordo. Ciò può accadere se i componenti non sono stati serrati correttamente durante l'installazione o se si sono allentati nel tempo.
• Risonanza: La risonanza può verificarsi quando la frequenza naturale del raccordo rotante del vapore o dell'apparecchiatura collegata corrisponde alla frequenza operativa. Ciò può amplificare la vibrazione e causare problemi significativi.

Passaggi per la risoluzione dei problemi

• Bilanciare le parti rotanti: Se si sospetta uno squilibrio, far equilibrare le parti rotanti del raccordo rotante del vapore da un professionista. Ciò potrebbe comportare l'aggiunta o la rimozione di pesi ai componenti rotanti per ottenere il corretto equilibrio.
• Stringere i componenti allentati: Controllare il serraggio di tutti i bulloni, dadi e altri elementi di fissaggio. Utilizzare una chiave dinamometrica per garantire che i componenti siano serrati secondo le specifiche corrette.
• Evitare la risonanza: Identificare le frequenze proprie del giunto rotante vapore e delle apparecchiature collegate. Regolare la velocità operativa o apportare modifiche all'apparecchiatura per evitare risonanze.

3. Flusso di vapore basso

Un flusso di vapore basso può ridurre l'efficienza del processo e influire sulle prestazioni dell'apparecchiatura.

Possibili cause

• Blocco: Detriti, incrostazioni o altri contaminanti possono accumularsi all'interno del raccordo rotante del vapore, bloccando il flusso di vapore. Ciò può accadere se il vapore non viene filtrato correttamente o se il raccordo non viene mantenuto regolarmente.
• Passaggi ristretti: I passaggi interni del raccordo rotante potrebbero essere troppo piccoli per il flusso di vapore richiesto. Questo può essere un problema di progettazione o può verificarsi a causa di danni o deformazioni dei passaggi.
• Caduta di pressione: Una significativa caduta di pressione sul raccordo rotante del vapore può ridurre il flusso di vapore. Ciò può essere causato da fattori quali tubazioni lunghe, tubi di piccolo diametro o attrito eccessivo all'interno del raccordo.

Passaggi per la risoluzione dei problemi

• Pulire l'Unione: Smontare il raccordo rotante vapore e pulire i passaggi interni utilizzando strumenti e detergenti adeguati. Rimuovere eventuali detriti, incrostazioni o contaminanti che potrebbero bloccare il flusso di vapore.
• Controlla i passaggi: Ispezionare i passaggi interni per eventuali danni o deformazioni. Se necessario, sostituire il raccordo o riparare i passaggi per garantire un corretto flusso di vapore.
• Ridurre la caduta di pressione: Esaminare il sistema di tubazioni per assicurarsi che sia progettato per ridurre al minimo la caduta di pressione. Prendere in considerazione l'utilizzo di tubi di diametro maggiore, tratti di tubazione più brevi o la riduzione del numero di curve e raccordi.

4. Alta temperatura

Le alte temperature in un raccordo rotante per vapore possono causare danni alle guarnizioni, ai lubrificanti e ad altri componenti.

Possibili cause

• Temperatura del vapore eccessiva: Se la temperatura del vapore è troppo elevata per la struttura del giunto rotante, può causare surriscaldamento. Ciò può accadere se il sistema di generazione del vapore non è controllato adeguatamente o se il raccordo non è dimensionato per la temperatura effettiva del vapore.
• Mancanza di raffreddamento: In alcune applicazioni, i giunti rotanti a vapore richiedono il raffreddamento per mantenere una temperatura operativa sicura. Se il sistema di raffreddamento non funziona correttamente o è insufficiente, la temperatura del raccordo può aumentare.
• Attrito: Un attrito eccessivo tra le parti rotanti e fisse del raccordo rotante vapore può generare calore. Ciò può essere dovuto a cuscinetti usurati, disallineamento o mancanza di lubrificazione.

Passaggi per la risoluzione dei problemi

• Verificare la temperatura del vapore: Controllare la temperatura del vapore all'ingresso del giunto rotante. Se la temperatura è troppo alta, regolare il sistema di generazione del vapore per ridurre la temperatura o sostituire il raccordo con uno adatto alla temperatura più alta. Per applicazioni ad alta temperatura, puoi prendere in considerazione il nostroQD/QD - F Giunto rotante per alte temperature.
• Controllare il sistema di raffreddamento: Ispezionare il sistema di raffreddamento per assicurarsi che funzioni correttamente. Verificare che il flusso, la temperatura e la pressione dell'acqua siano corretti. Se necessario, riparare o aggiornare il sistema di raffreddamento per fornire un raffreddamento adeguato.
• Ridurre l'attrito: Lubrificare regolarmente i cuscinetti e le altre parti mobili del giunto rotante. Verificare il corretto allineamento e sostituire eventuali cuscinetti usurati o altri componenti che potrebbero causare eccessivo attrito.

5. Rumore

Un rumore insolito proveniente da un raccordo rotante a vapore può indicare un problema che deve essere risolto.

Possibili cause

• Componenti usurati: Cuscinetti, guarnizioni o altri componenti usurati possono causare rumore durante la rotazione del raccordo. Ciò può essere dovuto alla normale usura o a una manutenzione impropria.
• Parti sciolte: Bulloni, dadi o altri componenti allentati possono vibrare e produrre rumore. Ciò può accadere se i componenti non sono stati serrati correttamente durante l'installazione o se si sono allentati nel tempo.
• Cavitazione: La cavitazione può verificarsi quando la pressione del vapore scende al di sotto della pressione di vapore, provocando la formazione e il collasso di bolle di vapore. La cavitazione può produrre un forte rumore e danneggiare i componenti interni del giunto rotante.

Passaggi per la risoluzione dei problemi

• Ispezionare i componenti: Controllare i cuscinetti, le guarnizioni e gli altri componenti per rilevare eventuali segni di usura. Sostituire eventuali componenti usurati con altri nuovi.
• Stringere le parti allentate: Assicurarsi che tutti i bulloni, i dadi e gli altri elementi di fissaggio siano serrati correttamente. Utilizzare una chiave dinamometrica per ottenere la coppia corretta.
• Indirizzo Cavitazione: Se si sospetta cavitazione, controllare la pressione del vapore e la progettazione del sistema di tubazioni. Regolare la pressione o modificare il sistema di tubazioni per evitare la cavitazione.

Conclusione

La risoluzione dei problemi relativi ai raccordi rotanti del vapore richiede un approccio sistematico. Comprendendo le cause comuni di problemi quali perdite, vibrazioni eccessive, flusso di vapore basso, temperatura elevata e rumore, e seguendo le fasi appropriate per la risoluzione dei problemi, è possibile mantenere i raccordi rotanti per vapore in buone condizioni di funzionamento.

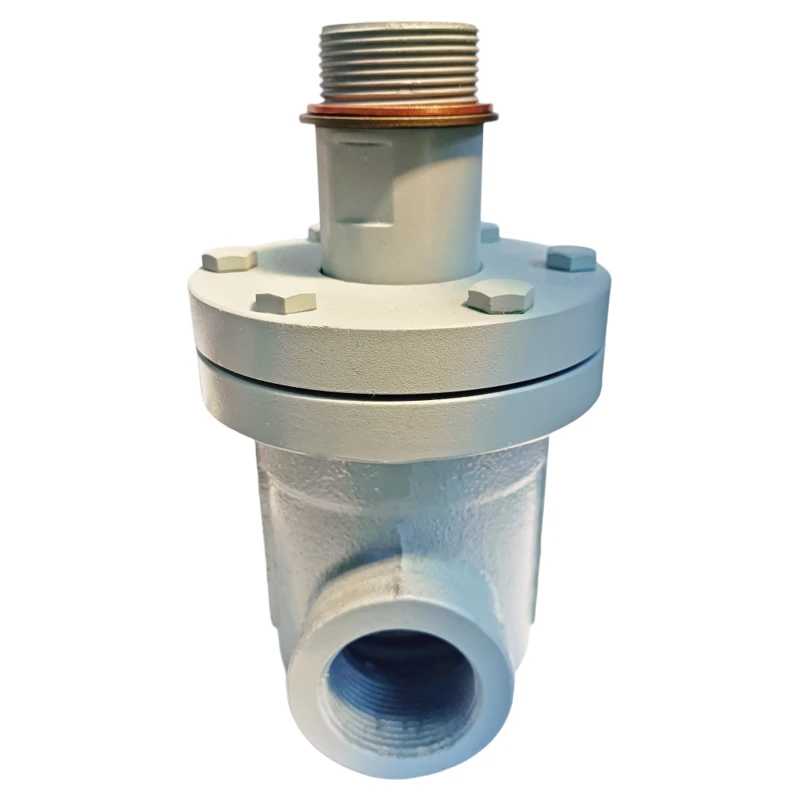

In qualità di fornitore di raccordi rotanti per vapore, offriamo un'ampia gamma di prodotti di alta qualità, tra cui ilQD - F Giunto Rotante Acqua e Vaporee ilGiunto rotante per acqua e vapore tipo QD. Se riscontri problemi con i tuoi raccordi rotanti a vapore o stai cercando un fornitore affidabile per il tuo prossimo progetto, ti invitiamo a contattarci per l'approvvigionamento e ulteriori discussioni.

Riferimenti

• Codice ASME per caldaie e recipienti a pressione
• Manuali del produttore dei giunti rotanti vapore
• Norme industriali per sistemi a vapore e apparecchiature rotanti
