Quali sono gli elementi di ispezione per un raccordo rotante a vapore prima dell'uso?

In qualità di fornitore esperto di raccordi rotanti per vapore, comprendo l'importanza fondamentale di ispezioni approfondite prima che questi componenti vengano messi in uso. I raccordi rotanti per vapore svolgono un ruolo fondamentale in varie applicazioni industriali, facilitando il trasferimento del vapore tra le parti fisse e quelle rotanti. Un'ispezione completa prima dell'uso può prevenire guasti costosi, garantire la sicurezza operativa e prolungare la durata dell'apparecchiatura. In questo blog approfondirò gli elementi chiave per l'ispezione di un raccordo rotante a vapore prima dell'uso.

1. Ispezione visiva

Il primo passo per ispezionare un raccordo rotante a vapore è un esame visivo. Ciò comporta uno sguardo attento all'esterno dell'unione per eventuali segni visibili di danneggiamento o usura.

• Danno fisico: Verificare la presenza di crepe, ammaccature o graffi sul corpo del giunto rotante. Anche le crepe più piccole possono portare nel tempo a perdite di vapore, che non solo sprecano energia ma rappresentano anche un pericolo per la sicurezza. Ad esempio, una crepa nell'alloggiamento può consentire la fuoriuscita di vapore, provocando un calo di pressione e potenzialmente il malfunzionamento dell'apparecchiatura.
• Corrosione: Il vapore è un mezzo altamente corrosivo, quindi è essenziale ispezionare l'unione per eventuali segni di ruggine o corrosione. La corrosione può indebolire la struttura dell'unione e influenzarne le prestazioni. Prestare particolare attenzione ad aree quali guarnizioni, collegamenti e qualsiasi superficie metallica esposta. Se viene rilevata corrosione, potrebbe essere necessario pulire o sostituire le parti interessate.
• Integrità del sigillo: Le guarnizioni sono uno dei componenti più critici di un giunto rotante per vapore. Ispezionare le guarnizioni per eventuali segni di danneggiamento, come tagli, strappi o deformazioni. Una guarnizione danneggiata può causare perdite di vapore, che possono avere un impatto significativo sull'efficienza del sistema. Assicurarsi che le guarnizioni siano posizionate correttamente e che non vi siano spazi o disallineamenti.

2. Controllo dimensionale

Le dimensioni precise sono fondamentali per il corretto funzionamento di un raccordo rotante a vapore. Un controllo dimensionale garantisce che l'unione soddisfi le specifiche richieste.

• Dimensioni complessive: Misurare la lunghezza complessiva, il diametro e altre dimensioni critiche del giunto rotante per garantire che corrispondano alle specifiche di progettazione. Eventuali scostamenti significativi possono causare problemi di installazione o compromettere le prestazioni dell'unione.
• Dimensioni dell'albero e del foro: Controllare le dimensioni dell'albero e del foro per garantire un corretto adattamento con i componenti di accoppiamento. Un accoppiamento allentato o stretto può causare usura eccessiva, vibrazioni e potenziali guasti. Utilizzare strumenti di misurazione di precisione come calibri e micrometri per ottenere misurazioni accurate.
• Ispezione della filettatura: Se il raccordo rotante ha connessioni filettate, ispezionare le filettature per eventuali danni o usura. Le filettature devono essere pulite, prive di detriti e avere il passo e il diametro corretti. Una filettatura danneggiata può provocare un collegamento inadeguato, con conseguenti perdite di vapore.

3. Ispezione funzionale

Un'ispezione funzionale è essenziale per garantire che il raccordo rotante del vapore funzioni in modo regolare ed efficiente.

• Prova di rotazione: Ruotare manualmente il raccordo per verificarne il buon funzionamento. Non dovrebbero esserci eccessive resistenze, vincoli o rumori durante la rotazione. Qualsiasi rotazione anomala può indicare un problema con i cuscinetti, le guarnizioni o altri componenti interni.
• Prova di pressione: Effettuare un test di pressione per verificare eventuali perdite di vapore. Collegare il giunto rotante a un banco di prova e applicare la pressione operativa consigliata. Monitorare il raccordo per eventuali segni di perdite attorno alle guarnizioni, ai collegamenti o ad altre aree. Un test di pressione può aiutare a identificare potenziali problemi prima che il raccordo venga installato nel sistema vero e proprio.
• Prova di temperatura: Poiché il vapore funziona a temperature elevate, è importante garantire che il raccordo rotante possa resistere all'intervallo di temperature previsto. Utilizzare un sensore di temperatura per misurare la temperatura del raccordo durante una prova di funzionamento. La temperatura dovrebbe rimanere entro i limiti specificati. Una temperatura eccessiva può causare il deterioramento delle guarnizioni, con conseguenti perdite.

4. Ispezione dei materiali e dei componenti

La qualità dei materiali e dei componenti utilizzati nel giunto rotante a vapore può avere un impatto significativo sulle sue prestazioni e durata.

• Qualità dei materiali: Controllare la qualità dei materiali utilizzati nella costruzione dell'unione. Il corpo del raccordo deve essere realizzato con materiali di alta qualità in grado di resistere all'elevata pressione e temperatura del vapore. I materiali comuni includono acciaio inossidabile, acciaio al carbonio e ottone. Assicurarsi che i materiali soddisfino gli standard e le specifiche richieste.
• Compatibilità dei componenti: Verificare che tutti i componenti del giunto rotante siano compatibili tra loro e con il sistema vapore. Ad esempio, le guarnizioni dovrebbero essere realizzate con materiali resistenti al vapore e agli agenti chimici presenti nel sistema. Componenti incompatibili possono portare a guasti prematuri e problemi di prestazioni.

5. Ispezione della documentazione e della certificazione

Una documentazione e una certificazione adeguate sono importanti per garantire la qualità e la conformità del giunto rotante a vapore.

• Documentazione del prodotto: rivedere la documentazione del prodotto, incluso il manuale dell'utente, le istruzioni di installazione e la guida alla manutenzione. La documentazione dovrebbe fornire informazioni chiare e dettagliate su come installare, utilizzare e manutenere il giunto rotante.
• Certificazione: verifica la presenza di certificazioni pertinenti, come ISO 9001, CE o altre certificazioni specifiche del settore. Queste certificazioni indicano che il giunto rotante è stato prodotto e testato secondo gli standard internazionali.

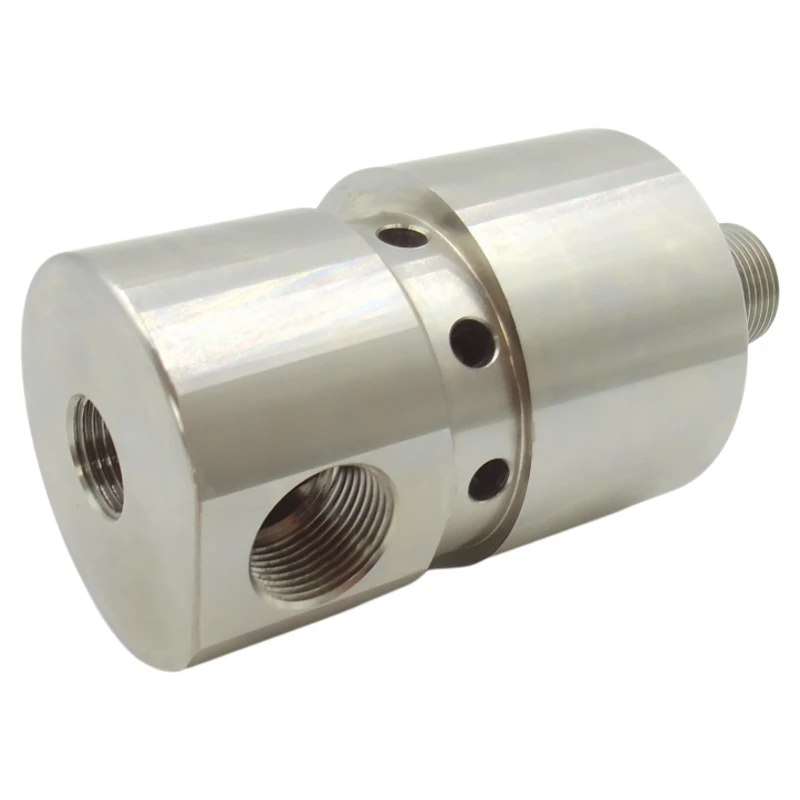

In qualità di fornitore di raccordi rotanti per vapore, offriamo un'ampia gamma di prodotti di alta qualità per soddisfare le diverse esigenze dei nostri clienti. Ad esempio, il nostroGiunto rotante per acqua e vapore tipo QDè progettato per applicazioni a flusso singolo e presenta una connessione filettata per una facile installazione. NostroDB2 - 20 - R - 16 Giunto rotante aria vapore in acciaio inoxè realizzato in acciaio inossidabile di alta qualità, che offre un'eccellente resistenza alla corrosione. E il nostroUnione rotativa a doppio flussoè adatto per applicazioni che richiedono un flusso di vapore bidirezionale.

Se sei alla ricerca di un raccordo rotante a vapore, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti può aiutarvi a selezionare il prodotto giusto per la vostra specifica applicazione e fornirvi tutto il supporto e la consulenza necessari. Ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.

Riferimenti

• Codice ASME per caldaie e recipienti a pressione
• Standard del sistema di gestione della qualità ISO 9001
• Settore: manuali tecnici e linee guida specifici
