Giunto rotante in fibra ottica

Profilo Aziendale

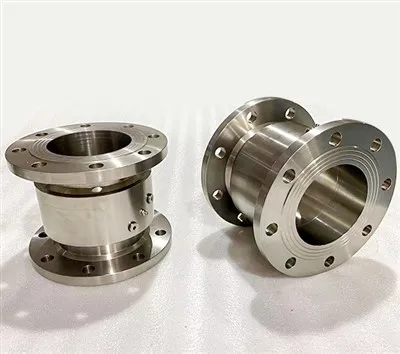

Shandong HanGe Sealing Technology Co., Ltd è affiliata a HanGe Group, che si concentra sul settore "Rotazione e sigillatura". I prodotti principali sono giunti rotanti (giunti rotanti, giunti rotanti), giunti girevoli, tubi flessibili in metallo ecc.
Disponiamo di una società di import-export professionale (Shandong HanGe Import and Export Trade Co., Ltd) che importa guarnizioni per giunti rotanti ed esporta i giunti rotanti da noi prodotti in tutto il mondo.

Perché scegliere noi

Soluzione unica

Ci impegniamo a diventare un "supermercato" nel settore dei giunti rotanti, producendo e fornendo vari tipi di giunti rotanti per scopi diversi. Puoi trovare qualsiasi giunto rotante di cui hai bisogno ed effettuare un acquisto one-stop.

Alta qualità

Industria siderurgica, fabbricazione della carta, imballaggio, materie plastiche, stampa e tintura, gomma, fibre chimiche, stampa, aviazione, vetro, essiccazione, sigarette, estrazione mineraria, elettricità, petrolio, chimica, farmaceutica, alimentare, edilizia e altri settori.

Attrezzatura di produzione

Centro di lavoro verticale, tornio CNC, trapano radiale, rettificatrice, pressa idraulica.

Mercato di produzione

Stati Uniti, Italia, Thailandia, Bulgaria, Messico, Emirati Arabi Uniti, Sudafrica, Russia, Iran, Cile ecc.

Giunti rotanti a doppio flusso

Essendo l'attrezzatura chiave per realizzare la trasmissione continua e senza perdite del fluido tra parti fisse e rotanti nel sistema idraulico, l'uso e la manutenzione corretti del giunto rotante a due flussi sono molto importanti per garantire le prestazioni del sistema e prolungarne la durata utile.

Giunto rotante coassiale

In quanto dispositivo chiave per la trasmissione di fluidi, il giunto rotante per acqua sarà ampiamente utilizzato in molti campi futuri, dimostrando la tendenza allo sviluppo di diversificazione, intelligenza, elevata efficienza e risparmio energetico.

Giunto rotante refrigerante

In quanto giunto rotante di fascia alta progettato per la trasmissione dell'acqua di raffreddamento, il giunto rotante per acqua di raffreddamento di tipo H è stato ampiamente utilizzato in molti settori industriali grazie ai suoi vantaggi unici, in particolare nei sistemi di raffreddamento con elevata precisione, carico elevato e requisiti elevati.

Giunto rotante multi passaggio

Il giunto rotante multi-percorso è un dispositivo di trasferimento di fluidi altamente integrato e potente, unico nel suo genere per la sua capacità di ottenere una trasmissione continua e stabile di più fluidi (come acqua, olio, gas, ecc.) attraverso più canali indipendenti simultaneamente durante la rotazione del dispositivo.

Giunto girevole rotante idraulico

Il giunto rotante idraulico personalizzato è progettato per soddisfare le esigenze specifiche di condizioni di lavoro specifiche e garantire un funzionamento stabile ed efficiente in sistemi idraulici ad alta pressione, alta velocità e alta precisione.

Giunto rotante ad alta pressione

Come componente chiave in grado di realizzare una trasmissione stabile del mezzo fluido e di eseguire un movimento rotatorio continuo o intermittente in un ambiente ad alta pressione, il giunto rotante ad alta pressione è ampiamente utilizzato in molti campi industriali

Giunto rotante per avvolgitubo da giardino

Nel giardinaggio e nell'architettura del paesaggio, un'irrigazione efficiente e comoda delle piante è un elemento essenziale del lavoro.

Giunto rotante per avvolgitubo

In quanto apparecchiatura chiave di interfaccia per la trasmissione di fluidi, il giunto rotante contribuisce in modo significativo al risparmio energetico e alla riduzione delle emissioni dei moderni sistemi industriali.

Giunto rotante ad alta frequenza

L'installazione di giunti girevoli ad alta frequenza è un'attività che richiede una gestione delicata e passaggi rigorosi per garantire un funzionamento stabile in condizioni complesse e un trasferimento di fluidi efficiente e senza perdite.

Che cosa è il giunto rotante in fibra ottica?

In particolare, i giunti rotanti in fibra ottica (FORJ) richiedono una fabbricazione ottica e meccanica esigente. E SPINNER soddisfa idealmente questi requisiti. Forniamo tutte le parti meccaniche e ottiche di massima qualità da un'unica fonte.
Tutti i componenti in fibra ottica sono assemblati in un ambiente di camera bianca ISO Classe 7 e testati al 100%. Costruiamo giunti rotanti in fibra ottica disponibili fino a 109 canali e qualsiasi tipo di fibra (monomodale, multimodale o large-core). I giunti rotanti trasmettono segnali con bassa perdita di inserzione, alti valori di perdita di ritorno, garantiscono la trasmissione dei dati ad alta velocità e/o in ambienti sensibili EMI/EMC.

Vantaggi del giunto rotante in fibra ottica

Rotazione ad alta velocità

Una delle caratteristiche più distintive dei FORJ è la loro capacità di sostenere rotazioni ad alta velocità. Questa capacità unica consente loro di essere utilizzati efficacemente in scenari in cui sono obbligatorie alte velocità di rotazione, come nei sistemi radar, nelle turbine eoliche o nelle comunicazioni satellitari.

Bassa perdita di inserzione

Un FORJ ideale dovrebbe presentare una perdita di segnale minima quando trasmette segnali ottici attraverso un'interfaccia rotante. La precisione nella progettazione e nella fabbricazione dei FORJ assicura una perdita di inserzione minima, mantenendo così l'integrità del segnale.

Stabilità e affidabilità

I FORJ sono progettati per offrire prestazioni costantemente elevate in una varietà di condizioni difficili. Presentano un alto grado di stabilità e affidabilità per tutta la loro durata operativa, che può essere ulteriormente estesa con una corretta manutenzione e pulizia.

Ampie capacità di larghezza di banda

I FORJ offrono tipicamente ampie capacità di larghezza di banda, consentendo loro di facilitare la trasmissione di grandi quantità di dati ad alta velocità. Questa qualità li rende inestimabili nelle applicazioni in cui è richiesta un'elevata capacità di trasmissione dei dati.

Retroriflessione minima

La retroriflessione, o perdita di ritorno ottico, è la quantità di luce che viene riflessa verso la sorgente. I FORJ sono realizzati per fornire una retroriflessione minima, assicurando così che la massima quantità di luce raggiunga l'estremità ricevente.

Quali sono i diversi tipi di giunti rotanti in fibra ottica?

FORJ a canale singolo

I FORJ a canale singolo, noti anche come FORJ monomodali o multimodali, comportano la trasmissione di un singolo segnale ottico attraverso un'interfaccia rotante. Hanno un design più semplice e sono più adatti per applicazioni che non richiedono più flussi di dati.

FORJ multicanale

I FORJ multicanale forniscono supporto per la trasmissione di più segnali ottici tramite canali separati all'interno di un singolo giunto rotante. Questi canali possono comprendere fibra monomodale, multimodale o una combinazione di entrambi i tipi, a seconda dei requisiti specifici dell'applicazione. I FORJ multicanale offrono maggiore larghezza di banda e capacità di dati e sono utilizzati in applicazioni esigenti come dispositivi di imaging ad alta risoluzione, sistemi di comunicazione ad alta capacità o sistemi satellitari e radar.
FORJ da fibra a lente:Questi comportano l'uso di lenti per focalizzare e accoppiare la luce da una fibra all'altra attraverso l'interfaccia rotazionale. Questo design in genere presenta una perdita di inserzione maggiore rispetto al contatto diretto fibra-fibra.

FORJ a trave espansa:Utilizzando un sistema di lenti, il fascio di luce che esce dalla fibra viene espanso prima di essere ricollimato e focalizzato sulla fibra ricevente. Questo approccio aiuta a ridurre al minimo i problemi di contaminazione da polvere o sporcizia che potrebbero attenuare il segnale ottico.

Applicazioni dei giunti rotanti in fibra ottica

I giunti rotanti in fibra ottica (FORJ) contribuiscono a una moltitudine di settori, con le loro applicazioni versatili che sono un'indicazione della loro necessità. Sono componenti essenziali nelle telecomunicazioni, nei data center, nelle turbine eoliche, nei veicoli azionati a distanza (ROV), nei satelliti spaziali, nelle trasmissioni, nelle apparecchiature mediche, nella robotica e nei sistemi militari, tra gli altri.

Nelle telecomunicazioni o nei data center, i FORJ assicurano la trasmissione fluida dei dati tramite sistemi rotanti, supportando al contempo il trasferimento ad alta velocità, continuo e a bassa perdita richiesto da questi servizi. Nelle turbine eoliche, i FORJ sono installati nell'interfaccia rotante per consentire la trasmissione continua di dati e video dall'unità di controllo alla navicella che ruota in base alla direzione del vento.

Nel campo delle scienze spaziali, i satelliti impiegano i FORJ per la trasmissione del segnale tra pannelli solari fissi e strumenti costantemente in movimento rivolti verso la Terra. I settori della radiodiffusione e dei media utilizzano i FORJ in bobine di cavi, antenne mobili e torri di trasmissione per garantire una trasmissione video/audio HD ininterrotta.

Le apparecchiature mediche, come gli scanner per tomografia computerizzata (TC), utilizzano i FORJ per i loro Gantry rotanti, trasmettendo dati precisi sui pazienti senza interruzioni del segnale. La robotica e le linee di assemblaggio automatizzate utilizzano i FORJ per bracci robotici multiasse che richiedono una trasmissione costante di dati e potenza. Le applicazioni militari includono carri armati, veicoli aerei senza pilota (UAV) e navi militari, dove i FORJ supportano sistemi di comunicazione ottica e radar sicuri.

Il caso delle turbine eoliche funge da esempio pratico e illuminante. La piattaforma Cypress di GE Renewable Energy, un tipo di turbina eolica di nuova generazione, impiega FORJ integrati per garantire una trasmissione ottimale dei dati attraverso strutture rotanti. Analogamente, l'uso di FORJ da parte del settore militare negli UAV ne illustra anche l'importanza.

Come funziona un giunto rotante in fibra ottica?

Un giunto rotante in fibra ottica, noto anche come anello di contatto in fibra ottica o accoppiatore rotante, è un dispositivo che consente la trasmissione di segnali luminosi attraverso una fibra ottica consentendo al contempo la rotazione tra due parti collegate. È comunemente utilizzato in applicazioni quali robotica, automazione industriale e sistemi di comunicazione in cui è necessario trasmettere dati o potenza tramite una connessione rotante.

I componenti di base di un giunto rotante in fibra ottica includono uno statore (la parte fissa) e un rotore (la parte rotante). Lo statore contiene le fibre di ingresso e di uscita, mentre il rotore ha un set di lenti o specchi che reindirizzano il segnale luminoso dalla fibra di ingresso alla fibra di uscita.

Mentre il rotore ruota, le lenti o gli specchi si muovono con esso, mantenendo il percorso ottico tra le fibre di ingresso e di uscita. Ciò garantisce che il segnale luminoso venga trasmesso in modo continuo, anche mentre il rotore si muove.

Un giunto rotante in fibra ottica (FORJ) facilita la trasmissione di segnali ottici attraverso un'interfaccia rotante. È comunemente utilizzato in applicazioni quali sistemi di comunicazione in fibra ottica, cablaggi sottomarini, dispositivi medici e vari sensori. La funzione di un giunto rotante in fibra ottica comporta la garanzia di una trasmissione continua e ininterrotta di segnali ottici tra componenti fissi e rotanti.

Modalità singola vs. multimodale

Il nucleo in fibra molto più piccolo (9 micron) nelle fibre monomodali mantiene i fasci ottici nella loro forma più pura, un profilo gaussiano matematicamente perfetto. La capacità di larghezza di banda della fibra monomodale è molto più grande di quella delle fibre multimodali. La sua larghezza di banda è anche molto meno dipendente dalla lunghezza della fibra e può essere espansa facilmente. Nel complesso, i sistemi multimodali offrono ancora il vantaggio di costo rispetto alla modalità singola. Tuttavia, il divario si sta riducendo con la crescita della popolarità della modalità singola.

Misurare
La maggior parte dei FORJ sono utilizzati con anelli collettori elettrici, giunti rotanti RF o giunti rotanti fluidi. Occupando il centro del sistema, il diametro del FORJ spesso determina la dimensione complessiva del sistema. Un FORJ più piccolo di solito significa un costo inferiore per l'intero sistema.

Trecce contro prese
Un FORJ può essere confezionato con pigtail o ricettacoli su entrambe le estremità del dispositivo. La versione pigtail ha in genere prestazioni ottiche più ripetibili poiché elimina l'incertezza nei giunti dei connettori. I connettori difettosi nella versione pigtail possono essere facilmente ricondizionati o ri-terminati mentre un difetto simile nella versione ricettacolo potrebbe causare danni irreversibili.

Per queste ragioni, consigliamo la versione pigtail alla maggior parte dei nostri clienti. Tuttavia, per le applicazioni che non consentono pigtail fissi sul dispositivo, offriamo sia i ricettacoli in formato FC che ST nei nostri FORJ serie R. Possiamo persino combinare e abbinare pigtail e ricettacolo in un dispositivo per creare configurazioni personalizzate.

Foro centrale
Quasi tutti i FORJ standard disponibili sul mercato non hanno fori centrali. Quelli che li hanno non sono veri FORJ passivi. In altre parole, la fibra di uscita viene sostituita con un fotorilevatore. È molto più difficile progettare un FORJ passivo con foro centrale. Princetel ha alcuni progetti diversi di FORJ passivi con fori centrali che mirano a una varietà di potenziali applicazioni. Fornisci i seguenti parametri chiave nella tua richiesta.

Processo di giunti rotanti in fibra ottica

Il processo di progettazione inizia con la definizione dei requisiti specifici dell'applicazione, che dipendono in larga misura dalle specifiche meccaniche. Alcune considerazioni includono le dimensioni, il peso, la velocità di rotazione necessaria e la coppia consentita del FORJ; più l'ambiente in cui verrà utilizzato, come l'intervallo di temperatura, la pressione e se sarà esposto ad acqua o altri elementi corrosivi.

Allo stesso tempo, vengono progettati anche modelli matematici per simulare il comportamento ottico in termini di trasmissione e riflessione del segnale. In questo modo, il design può essere convalidato e ottimizzato prima di procedere alla produzione.

In termini di produzione, il processo in genere prevede la lavorazione delle parti meccaniche (alloggiamenti, cuscinetti ed elementi rotanti) su macchine CNC di precisione. In seguito, vengono assemblati gli elementi ottici, come il sistema di lenti e le fibre. Tutto viene quindi assemblato, assicurando l'allineamento preciso dei componenti ottici, che è fondamentale per ridurre al minimo qualsiasi perdita di segnale.

Il FORJ viene testato rigorosamente prima di essere imballato e spedito. I test solitamente includono test meccanici (come test di velocità di rotazione e test di carico) e test ottici.

Le innovazioni nel processo di produzione sono state molteplici. Le macchine a controllo numerico computerizzato (CNC) all'avanguardia e la produzione additiva (nota anche come stampa 3D) hanno ridotto significativamente il tempo impiegato per la prototipazione e hanno consentito una maggiore flessibilità e complessità nella progettazione. L'innovazione continua con sistemi di allineamento automatizzati in grado di allineare con precisione i componenti ottici entro una frazione di micrometro, ottimizzando così le prestazioni ottiche. I progressi nelle apparecchiature di collaudo hanno inoltre reso possibile garantire la qualità dei FORJ in modo più affidabile ed efficiente.

Suggerimenti per la manutenzione dei giunti rotanti in fibra ottica

Sebbene sembri facile, è difficile sapere da dove iniziare. Diversi slip ring richiedono diverse procedure di manutenzione. Se sei alle prime armi con il processo di manutenzione, ti starai chiedendo quando eseguire la manutenzione e quando dovresti eseguire la tua prima manutenzione dopo l'acquisto.

Può essere dopo un anno o meno. La maggior parte delle applicazioni non necessita di cure regolari. Ad esempio, l'anello di contatto in una gru non vedrà un milione di rotazioni, mentre un anello di contatto di una turbina eolica ne vedrà dieci milioni all'anno. La manutenzione non viene generalmente eseguita sulle gru, tranne in caso di malfunzionamento. Spesso, il guasto è dovuto a un lungo periodo di inattività in cui l'anello di contatto non ruota.

La manutenzione dei giunti rotanti in fibra ottica dipende interamente dal tipo di danno che si verifica durante il funzionamento. È necessario controllare regolarmente le parti. Controllare regolarmente le parti ti aiuterà a determinare il problema nelle fasi iniziali.

Temperatura, lubrificazione, polvere, corrosione, rumore, vibrazioni, ecc. devono essere controllati e confrontati con le condizioni standard. Devono essere controllati quando la macchina viene avviata, durante il funzionamento e quando viene fermata.

Le variazioni devono essere considerate durante il controllo per individuare lo stato effettivo del dispositivo. A seconda delle condizioni, puoi decidere se vuoi effettuare la manutenzione o addirittura sostituire le parti.

Sebbene alcuni degli anelli collettori in materiale fibroso non richiedano lubrificazione, è utile oliare la parte mobile per eliminare l'attrito e mantenere l'elemento rotante in movimento senza problemi. Tuttavia, assicurati di utilizzare l'olio giusto per aumentare l'efficienza.

La nostra fabbrica

productcate-1-1

FAQ

D: Come funziona un giunto rotante in fibra ottica?

R: Un FORJ funziona utilizzando una serie di componenti ottici e meccanici per allineare e collegare il nucleo della fibra trasmittente con quello della fibra ricevente, anche quando le due fibre ruotano l'una rispetto all'altra. Questo allineamento garantisce una perdita minima del segnale durante la trasmissione della luce.

D: Quali materiali vengono solitamente utilizzati per realizzare un giunto rotante in fibra ottica?

R: Per i componenti strutturali vengono spesso utilizzati materiali di alta qualità come alluminio, acciaio inossidabile e titanio, mentre le fibre ottiche stesse sono realizzate in vetro di silice con vari rivestimenti per proteggerle dai danni ambientali e garantire resistenza meccanica.

D: Quali sono le temperature operative tipiche per un giunto rotante in fibra ottica?

R: L'intervallo di temperatura di funzionamento di un FORJ dipende dal design specifico e dai materiali utilizzati. I modelli standard di solito funzionano tra -40 gradi e +85 gradi, ma le unità specializzate possono resistere a temperature molto più elevate.

D: Un giunto rotante in fibra ottica può resistere ad ambienti difficili?

R: Molti FORJ sono progettati per gestire ambienti difficili, compresi quelli con radiazioni elevate, temperature estreme e alta umidità. Rivestimenti speciali e involucri protettivi possono essere aggiunti per migliorarne la durata.

D: Qual è la durata di vita tipica di un giunto rotante in fibra ottica?

R: La durata di un FORJ varia in base alla qualità del giunto, all'ambiente operativo e alla frequenza di utilizzo. In condizioni ottimali, un FORJ può durare da diverse migliaia a oltre un milione di giri.

D: Come viene effettuata la manutenzione e l'assistenza di un giunto rotante in fibra ottica?

R: Sono necessarie ispezioni di routine per rilevare segni di usura o danni. La pulizia regolare delle estremità delle fibre e la garanzia che le facce del connettore rimangano intatte sono fasi di manutenzione fondamentali. La sostituzione delle parti usurate o dell'intero assemblaggio potrebbe essere necessaria se il giunto mostra un degrado significativo.

D: Quale impatto ha il disallineamento sulle prestazioni di un giunto rotante in fibra ottica?

R: Un disallineamento può portare a una maggiore perdita di inserzione e a una riflessione posteriore, che può degradare la qualità del segnale trasmesso. Un corretto allineamento iniziale e regolazioni regolari sono essenziali per mantenere prestazioni ottimali.

D: Come si sceglie il giunto rotante in fibra ottica più adatto a un'applicazione?

R: La selezione comporta la considerazione di fattori quali la velocità di trasmissione dati richiesta, il numero di fibre, l'ambiente operativo, la velocità angolare richiesta e qualsiasi ulteriore vincolo fisico. È anche importante garantire la compatibilità con l'infrastruttura in fibra ottica esistente.

D: Quali sono le modalità di guasto più comuni per i giunti rotanti in fibra ottica?

R: Le modalità di guasto più comuni includono la rottura delle fibre, l'usura dei connettori, il disallineamento e il degrado dei componenti interni dovuto a fattori ambientali o all'affaticamento del materiale.

D: È possibile riparare o ristrutturare un giunto rotante in fibra ottica dopo un guasto?

R: Problemi minori, come connettori sporchi, possono spesso essere puliti o sostituiti facilmente. Danni più gravi potrebbero richiedere riparazioni più estese o la sostituzione dell'intera unità, che può essere eseguita dal produttore o da un fornitore di servizi qualificato.

D: Qual è il ruolo del giunto rotante in fibra ottica in un sistema radar?

R: Nei sistemi radar, il FORJ è fondamentale per mantenere il collegamento di comunicazione tra l'antenna rotante e l'unità di elaborazione fissa. Consente al radar di tracciare i bersagli in modo accurato fornendo un flusso di dati affidabile e continuo.

D: In che modo le condizioni ambientali, quali vibrazioni e urti, influiscono su un giunto rotante in fibra ottica?

R: Vibrazioni e urti possono causare movimenti microscopici all'interno del FORJ che potrebbero portare a disallineamenti o danni alle fibre ottiche. Per mitigare questi effetti vengono utilizzati design specializzati e meccanismi di smorzamento.

D: Come si installa un giunto rotante in fibra ottica?

A: L'installazione deve seguire le istruzioni del produttore, assicurando un corretto allineamento e connessioni sicure. Bisogna fare attenzione a evitare qualsiasi stress o sforzo sulle fibre o sull'alloggiamento del FORJ durante l'installazione.

D: Quali sono le conseguenze della mancata manutenzione regolare di un giunto rotante in fibra ottica?

R: Trascurare la manutenzione può portare a guasti prematuri, prestazioni ridotte, tempi di fermo maggiori e riparazioni o sostituzioni potenzialmente costose. Una manutenzione regolare è essenziale per garantire la longevità e l'affidabilità del FORJ.

D: Come si testa un giunto rotante in fibra ottica dopo l'installazione o la manutenzione?

A: I test dovrebbero verificare l'integrità della connessione in fibra ottica e la continuità del segnale. Ciò può comportare un'ispezione visiva, una misurazione della potenza ottica e un test di perdita di ritorno.

D: Qual è l'effetto della flessione sul giunto rotante in fibra ottica?

R: La piegatura può causare stress sulle fibre, causando perdita di segnale o rottura se la piegatura supera il raggio di curvatura minimo della fibra. I FORJ sono progettati per ridurre al minimo la piegatura delle fibre durante il funzionamento.

D: Un giunto rotante in fibra ottica può essere utilizzato con diversi tipi di cavi in fibra ottica?

R: Alcuni FORJ sono progettati per essere versatili e possono accettare vari tipi di cavi in fibra ottica, mentre altri sono ottimizzati per specifici design di cavi. È importante garantire la compatibilità con il tipo di fibra utilizzata.

D: In che modo i progressi tecnologici influiscono sullo sviluppo dei giunti rotanti in fibra ottica?

R: I progressi nella scienza dei materiali, nell'ingegneria ottica e nelle tecniche di produzione continuano a migliorare le prestazioni, la durata e la miniaturizzazione dei giunti rotanti in fibra ottica, rendendoli più adatti a una più ampia gamma di applicazioni.
